5–20%
снижение активного потребления
I²R-потери, реактивная составляющая, режим сети объекта
Инженерная коррекция электропотребления
Снижение расходов на электроэнергию
За счет инженерной коррекции качества электропотребления, без остановки производства и с подтверждением эффекта по данным учета.
Без остановки производства
С измеримым эффектом
По данным учета
Коммерческий формат
Энергосервис: без капитальных затрат на этапе внедрения.
Оплата из подтверждённой экономии после запуска и подтверждения эффекта по учёту.

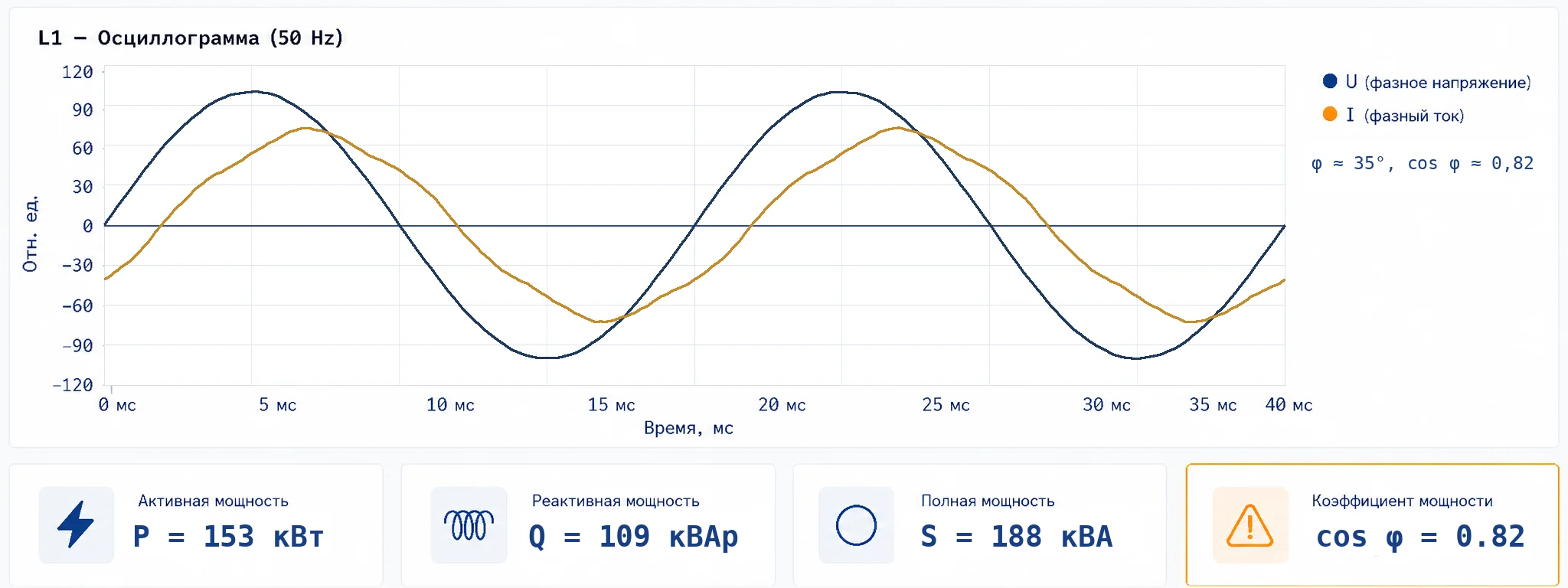

Удаленный технический учет и мониторинг
Наблюдаем полный электрический режим
P
кВт
Q
кВАр
S
кВА
cos φ / tg φ
PF
Uф / Uл
В
I L1/L2/L3
А
THD U / I
%
Тр-р
% загрузки
K2 / K0
U, I
до / после
Видим активную, реактивную и полную мощность, качество напряжения, фазные токи, гармоники, несимметрию и загрузку трансформатора в сопоставимых режимах.
до 50%
разгрузка трансформатора
резерв мощности при сопоставимой производственной нагрузке
1–3 мес.
типовой срок внедрения
от обследования до подтверждения эффекта по учёту
24 мес.
ориентир окупаемости
при прямой закупке, без энергосервисного формата
Решение
Что мы предлагаем

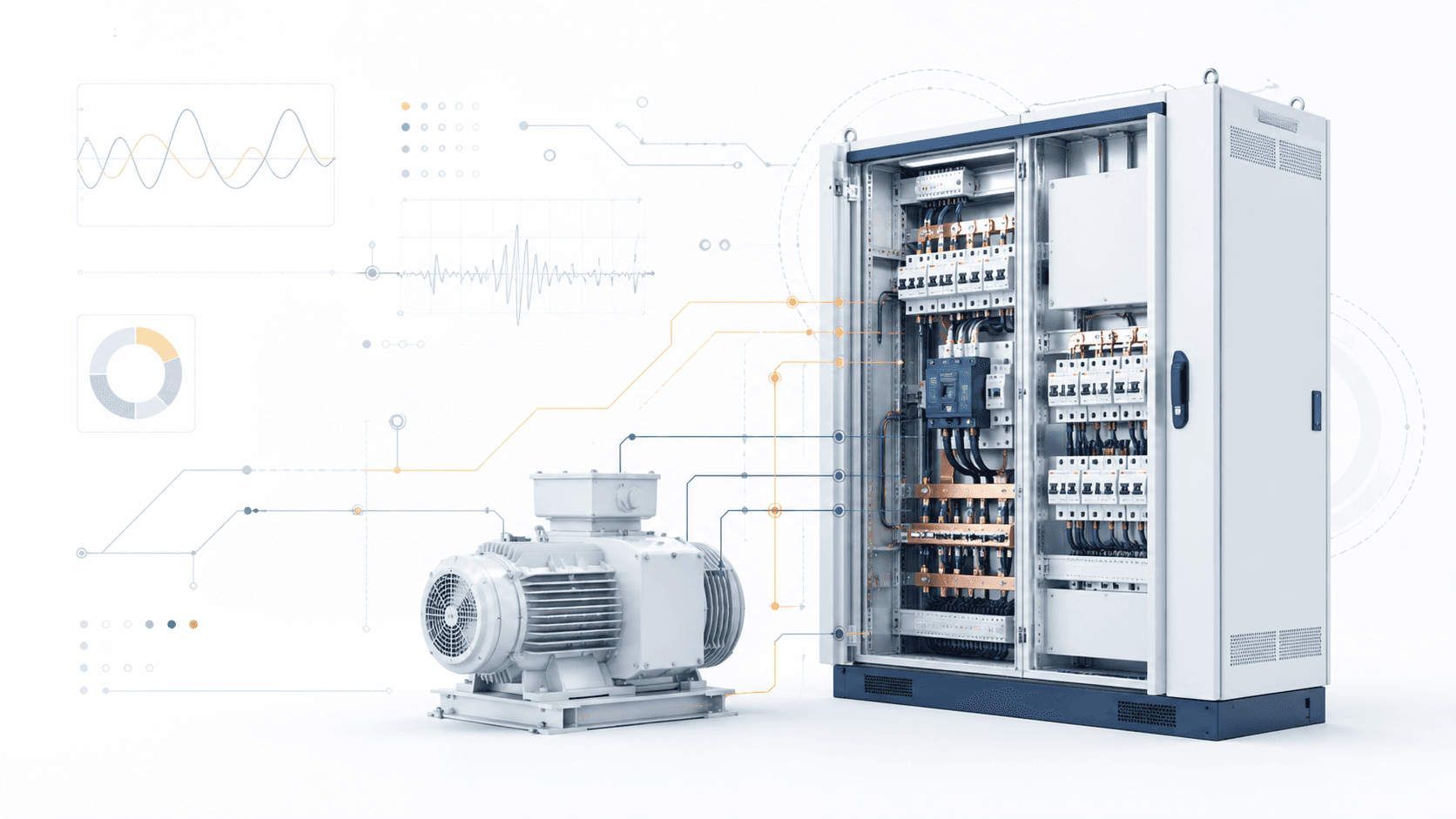

Комплексное инженерное решение для снижения энергозатрат в электросетях предприятия. Эффект фиксируется по данным учёта до и после внедрения.
Обследование объекта и режимов нагрузки
Инструментально обследуем узлы сети и фиксируем исходную картину до внедрения.
Инженерный расчет и проектирование решения
Локализуем потери в месте потребления и подбираем архитектуру с максимальным эффектом.
Монтаж, пусконаладка и контроль результата
Запускаем решение без остановки производства и подтверждаем экономию по данным учета.

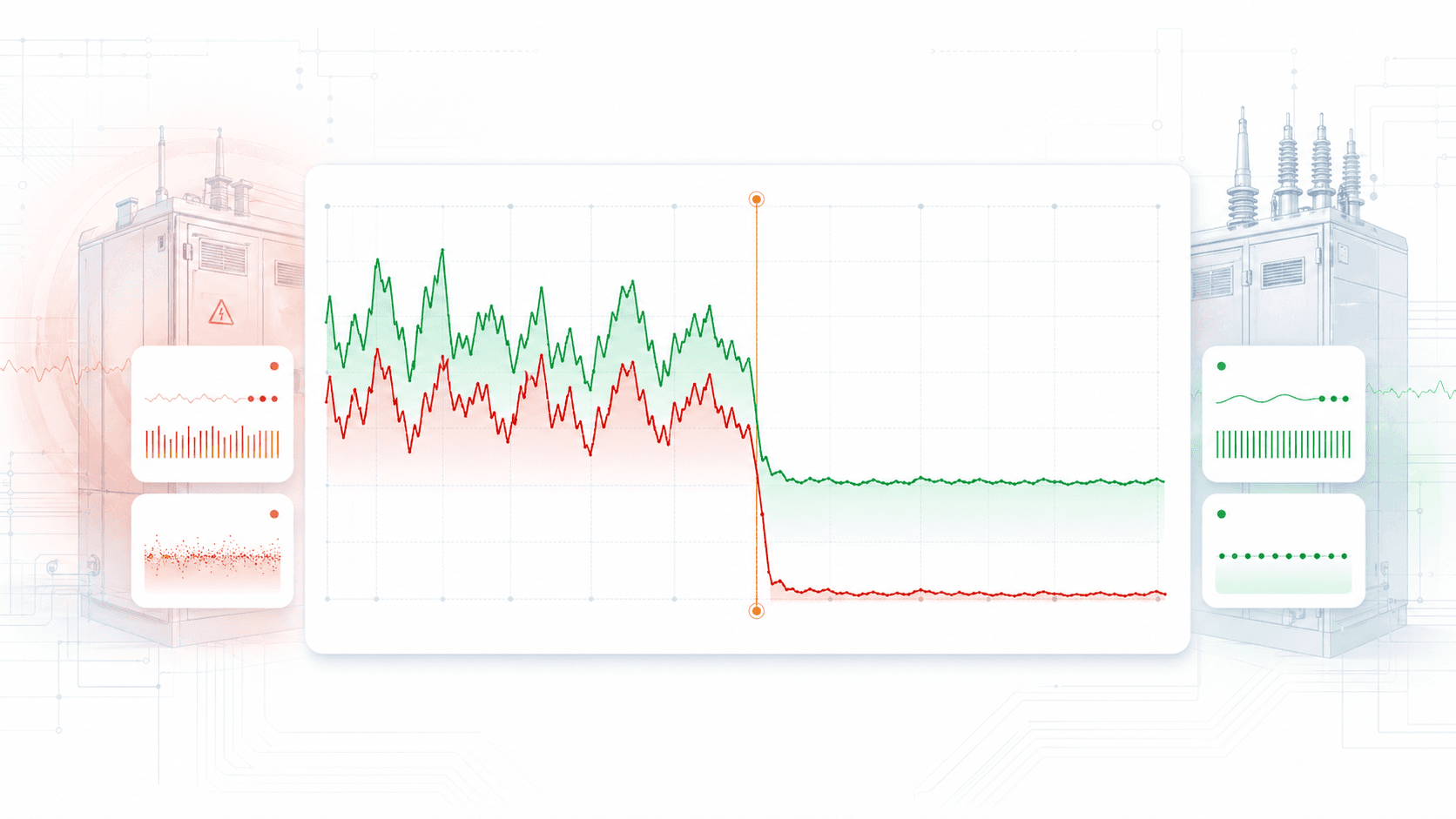

Техучет и аналитика до/после
Сравниваем сопоставимые режимы работы по активной и реактивной мощности, cos ф и профилю нагрузки.
Типовые клиенты
Для кого решение дает наибольший эффект
Длительные режимы электродвигателей, компрессоров, насосов и вентиляции — типичная индуктивная нагрузка, где коррекция режима даёт измеримый эффект.
Холодильные склады
- Постоянная работа компрессоров
- Высокие длительные нагрузки
- Явно выраженная индуктивная нагрузка
Пищевые производства
- Преимущественно постоянный режим работы
- Недогруженные электродвигатели
- Промышленный холод и вентиляция
Металлообработка
- Высокая доля индуктивной нагрузки
- Станки, приводы, печи и трансформаторы
- Повышенные требования к качеству электроэнергии
Насосные станции
- Значительная индуктивная нагрузка
- Большое потребление электроэнергии
- Часто режим работы 24/7/365
Машиностроение
- Электродвигатели, приводы, компрессоры
- Схожие проблемы с металлообработкой
- Потери на внутренних сетях и режимах нагрузки
Химические производства
- Большой парк электродвигателей
- Часто сниженный коэффициент мощности cos φ
- Насосы, мешалки, вентиляторы, нагреватели

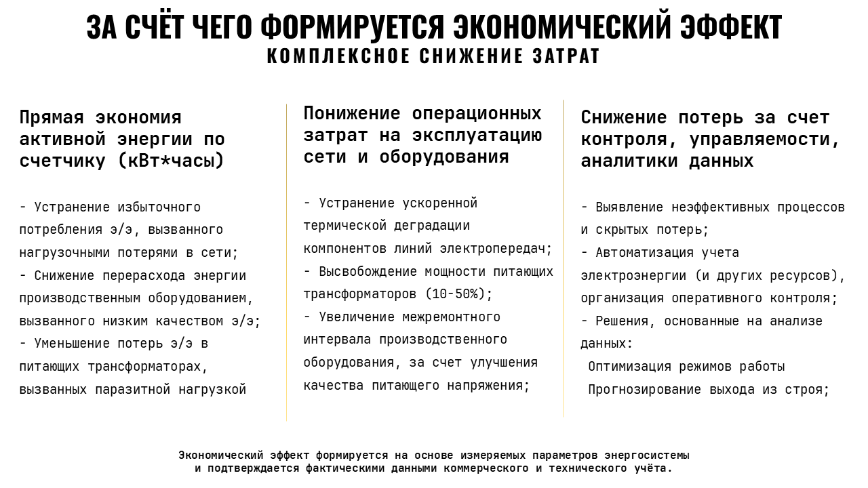

Физика экономии
Откуда берется снижение потребления
Мы не уменьшаем производство. Мы уменьшаем внутренние потери в электросети объекта, чтобы оплаченная энергия работала на полезную нагрузку, а не на нагрев.
I²R
меньше лишний ток
коррекция режима снижает токи, не создающие полезную работу
ΔT
меньше нагрев
шины, кабели, контакты и трансформатор теряют меньше энергии на тепло
кВт·ч
ниже счётчик
при той же технологической нагрузке — меньше оплачиваемое потребление
Меньше лишний ток → меньше I²R-нагрев → ниже внутренние потери

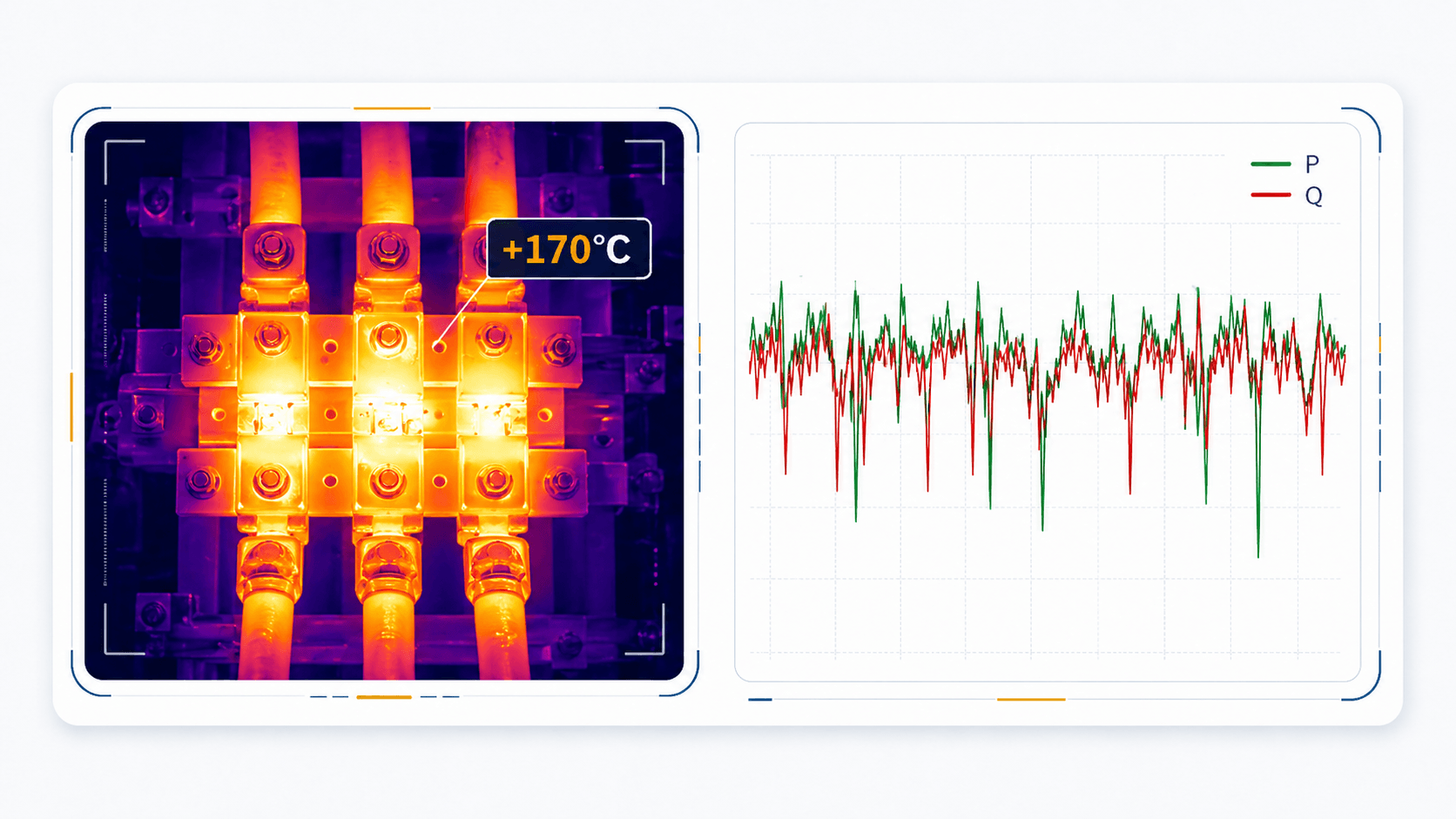

Высокая доля реактивной мощности и перегрев узлов: часть энергии уходит в нагрев сети, а не только в технологию.
Потребление по счётчику = полезная работа оборудования + внутренние потери в сети объекта
До
Потери разгоняют нагрев
Низкий cos φ, гармоники и несимметрия увеличивают ток → растут I²R-потери и перегрев в трансформаторе, кабелях и щитах.
После
Сеть не греет сама себя
Лишний ток локализуется у потребления, сеть разгружается — при той же нагрузке ниже оплачиваемое потребление.
Никакой магии — только физика потерь.Меньше лишний ток → меньше I²R-нагрев → ниже потери, которые видит счётчик.

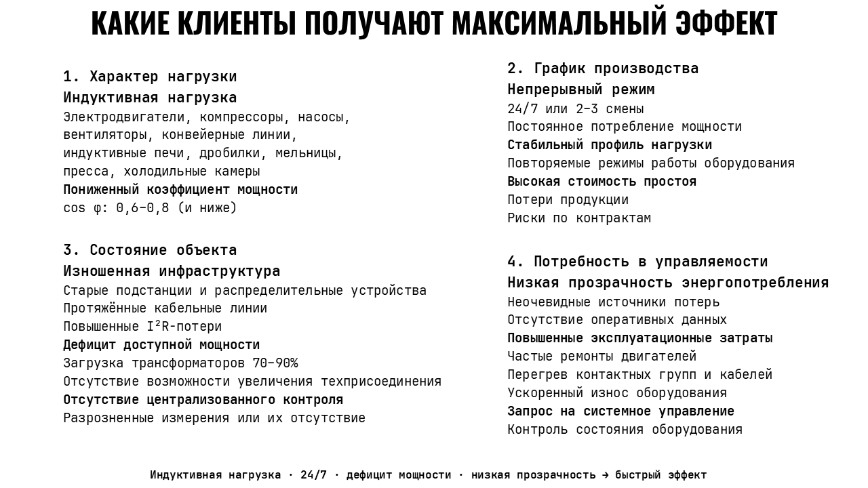

Для кого
Максимальный эффект получают энергоемкие объекты
Чем выше доля электродвигательной и индуктивной нагрузки, тем быстрее проявляется экономический эффект. Отраслевые профили — в блоке «Типовые клиенты» выше.
Признаки объекта
- Много двигателей, насосов, компрессоров и вентиляторов
- Работа 24/7 или в 2–3 смены
- Высокая загрузка трансформатора
- Низкий cos φ и высокий счёт за электроэнергию
Когда эффект проявляется быстрее
- Реактивная мощность «рядом» с активной при длительных режимах
- Трансформатор близок к лимиту по мощности или по току
- Тепловизионные эпизоды на шинах, вводах и соединениях
- Нужен измеримый KPI для отчётности руководству и энергослужбе

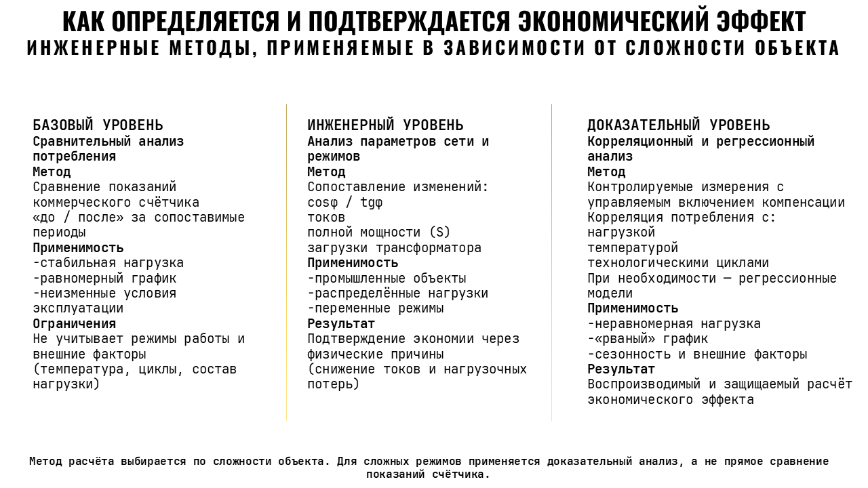

Доказательство эффекта

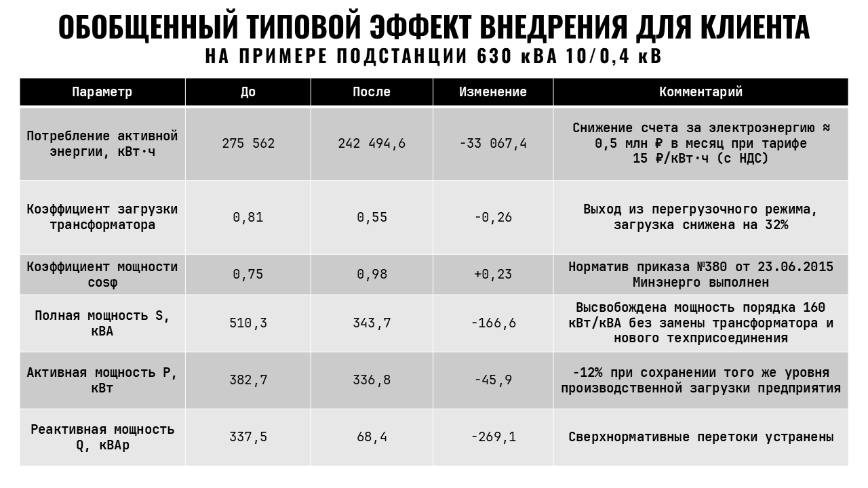

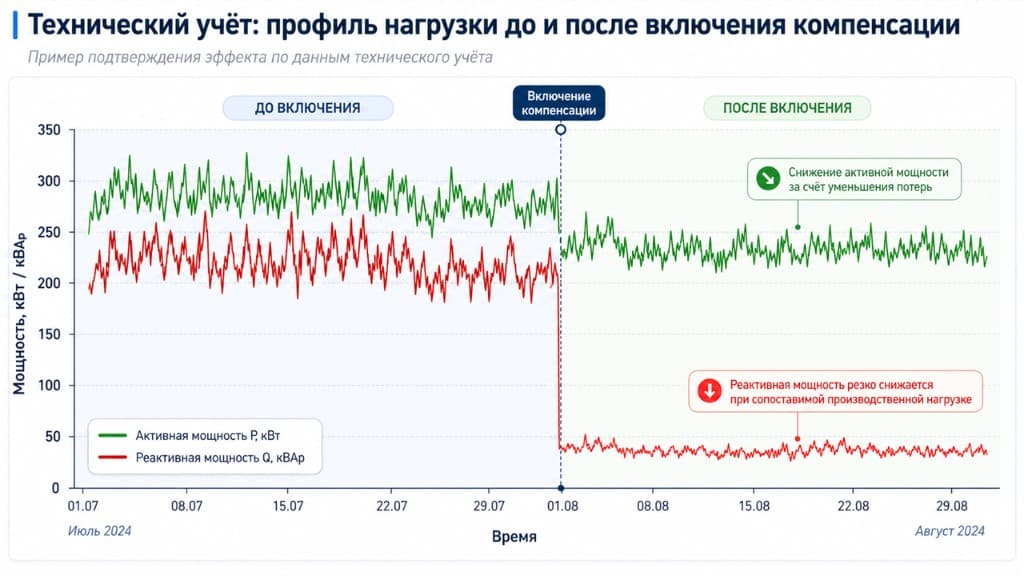

Профиль нагрузки до и после внедрения
Эффект подтверждается приборным учётом и сравнением сопоставимых режимов, а не обещаниями.
Рабочий график из презентации оставлен как пример подтверждения эффекта по данным технического учета.

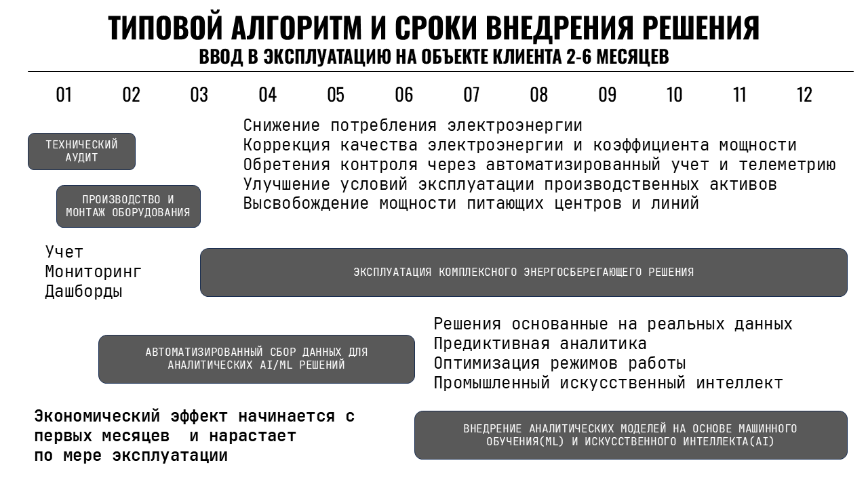

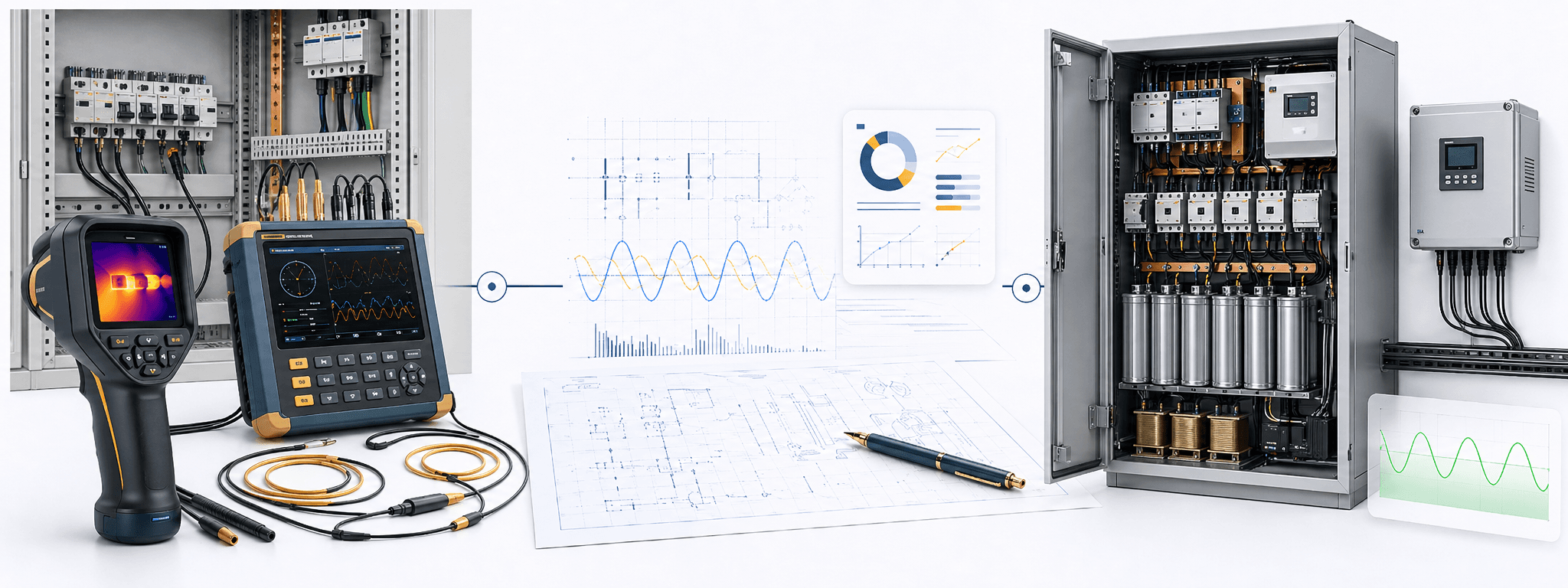

Как внедряем
От обследования до подтверждения экономического эффекта
01
Обследование
Замеры, тепловизионное обследование и фиксация исходного режима.
1-3 дня
02
Расчет решения
Анализ данных, подбор архитектуры и согласование проекта.
1-2 недели
03
Внедрение и контроль
Поставка, монтаж, пусконаладка и сравнение режима до/после.
2-6 недель

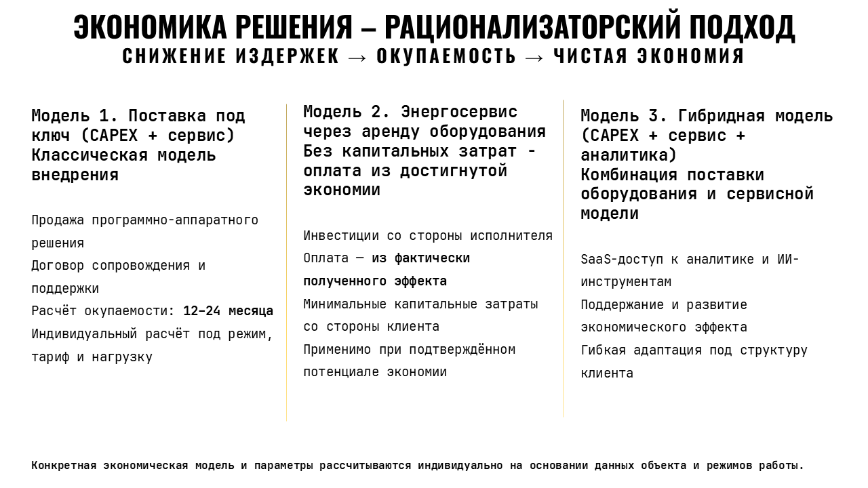

Форматы сотрудничества
Энергосервис или поставка под ключ
Энергосервис: без капитальных затрат клиента на старте, оплата из фактически подтвержденной экономии.
Под ключ: оборудование, монтаж, пусконаладка, технический учет и сопровождение результата.
Калькулятор экономии
Оцените потенциальную экономию при внедрении системы Эврика AI.
Кейсы
Проекты и результаты
Холодильный склад · ТП 400 кВА
Коррекция режима электропотребления холодильного склада
Устранили режим перегрева и токовых перегрузок, снизили реактивную составляющую и высвободили резерв трансформатора.
- tg φ
- 0.77 → 0.17
- p95 тока
- 632 А → 437 А
- Превышения 630 А
- 2452 мин → 0
- Годовой эффект
- ≈3.7 млн руб
Холодильный склад · ТП 250 кВА
Двухуровневая фильтрокомпенсация холодильного склада с длинной линией питания
Недогруз по кВт при перегрузе режима: длинный Al-фидер, цепочка контактов, низкий cos φ. Двухуровневая фильтрокомпенсация сняла токи с отходящих линий и с главного фидера; перегрев 100+ °C → 50–60 °C, ≈11% активной экономии.
- cos φ
- 0.70–0.80 → 0.97–0.98
- Полная мощность S
- ≈100–157 → ≈82–113 кВА
- Температура соединений
- 100+ °C → 50–60 °C
- Экономия активной энергии
- ≈11%
- Годовой эффект
- ≈0.8–1.1 млн руб
Завод РТИ · 2 × ТП 630 кВА
Масштабируемая коррекция режима электропотребления на развивающемся заводе РТИ
Пилот на растущем производстве подтвердил эффект даже при исходном cos phi около 0,89-0,91: -1.78 кВт (-6.4%) на узле. После тиражирования на 6 линий портфельный эффект составил около 41 МВт*ч/год и 459 тыс. руб/год.
- Пилотный эффект
- -1.78 кВт / -6.4%
- cos phi
- 0,89-0,91 → 0,98
- Масштабирование
- 1 + 6 узлов
- Портфель
- ~41 МВт*ч/год
- Экономика
- ~459 тыс. руб/год
Дисклеймер
Все объекты в кейсах намеренно обезличены для соблюдения коммерческой тайны. По заявке и после согласования с заказчиком можем предоставить официальные протоколы и акты, а в отдельных случаях организовать экскурсию на объект.
Частые вопросы
Полный FAQГотовы обсудить ваш объект
Страница контактовБез лишних потерь
Здесь должна была быть форма обратной связи, но её не будет
Мы сознательно не используем форму заявки на сайте, чтобы не собирать через веб-интерфейс лишние персональные данные и не создавать ненужные риски их обработки и хранения.
В нашей работе важна эффективность — и в электросетях, и в коммуникации.
Поэтому всё просто: напишите нам на почту или позвоните напрямую.
Так быстрее, чище и без лишних промежуточных потерь.
Материалы
Полезное об энергосбережении
Собираем учебные, правовые и исследовательские материалы в компактный справочный раздел. Список можно раскрывать по мере необходимости.
Учебные материалы
Учебники, пособия и базовые инженерные материалы по электроснабжению и компенсации реактивной мощности.
2
Учебные материалы
Учебники, пособия и базовые инженерные материалы по электроснабжению и компенсации реактивной мощности.
Компенсация реактивной мощности в электроустановках промышленных предприятий
А. В. Кабышев · Томский политехнический университет, 2012
Учебное пособие о реактивной мощности, коэффициенте мощности, источниках реактивных нагрузок и выборе мест размещения компенсирующих устройств.
234 стр.PDFреактивная мощностьcos φ
Оптимальная компенсация реактивной мощности в системах распределения электрической энергии
А. А. Герасименко, В. Б. Нешатаев · Сибирский федеральный университет, 2012
Монография о моделировании электрических нагрузок, расчете потерь электроэнергии и выборе оптимальных мест размещения источников реактивной мощности.
218 стр.PDFпотериоптимизация
Правовые документы и законы
Нормативные документы, требования и полезные ссылки по энергосбережению, учету и эксплуатации электроустановок.
2
Правовые документы и законы
Нормативные документы, требования и полезные ссылки по энергосбережению, учету и эксплуатации электроустановок.
Федеральный закон от 11.06.2022 № 174-ФЗ «О внесении изменений в Федеральный закон «Об электроэнергетике» и отдельные законодательные акты Российской Федерации»
Официальный текст закона · Российская Федерация
Федеральный закон от 11.06.2022 № 174-ФЗ закрепил в электроэнергетике более строгий подход к надёжности, параметрам режима и качеству электрической энергии. Важный для промышленных потребителей смысл закона состоит в том, что качество электроэнергии — это не только зона ответственности сетевой организации: потребители и владельцы электроустановок также обязаны обеспечивать, чтобы режим работы их оборудования не ухудшал параметры электросети и не выводил качество электрической энергии за установленные требования. Поэтому контроль cos φ / tg φ, гармоник, несимметрии, токовых нагрузок и перегрева сети — это не просто вопрос экономии, а элемент технической ответственности предприятия.
PDF174-ФЗПКЭпромышленные потребители
Приказ Минэнерго России №380 от 23.06.2015
Министерство энергетики Российской Федерации
Нормативный документ для справочного раздела. Полный текст доступен в PDF.
8 стр.PDFМинэнергонормативный документ
Интересные статьи и исследования
Статьи, исследования, обзоры и практические материалы по качеству электроэнергии и снижению потерь.
0
Интересные статьи и исследования
Статьи, исследования, обзоры и практические материалы по качеству электроэнергии и снижению потерь.
Раздел подготовлен для будущих материалов. Добавим документы по мере отбора источников.
